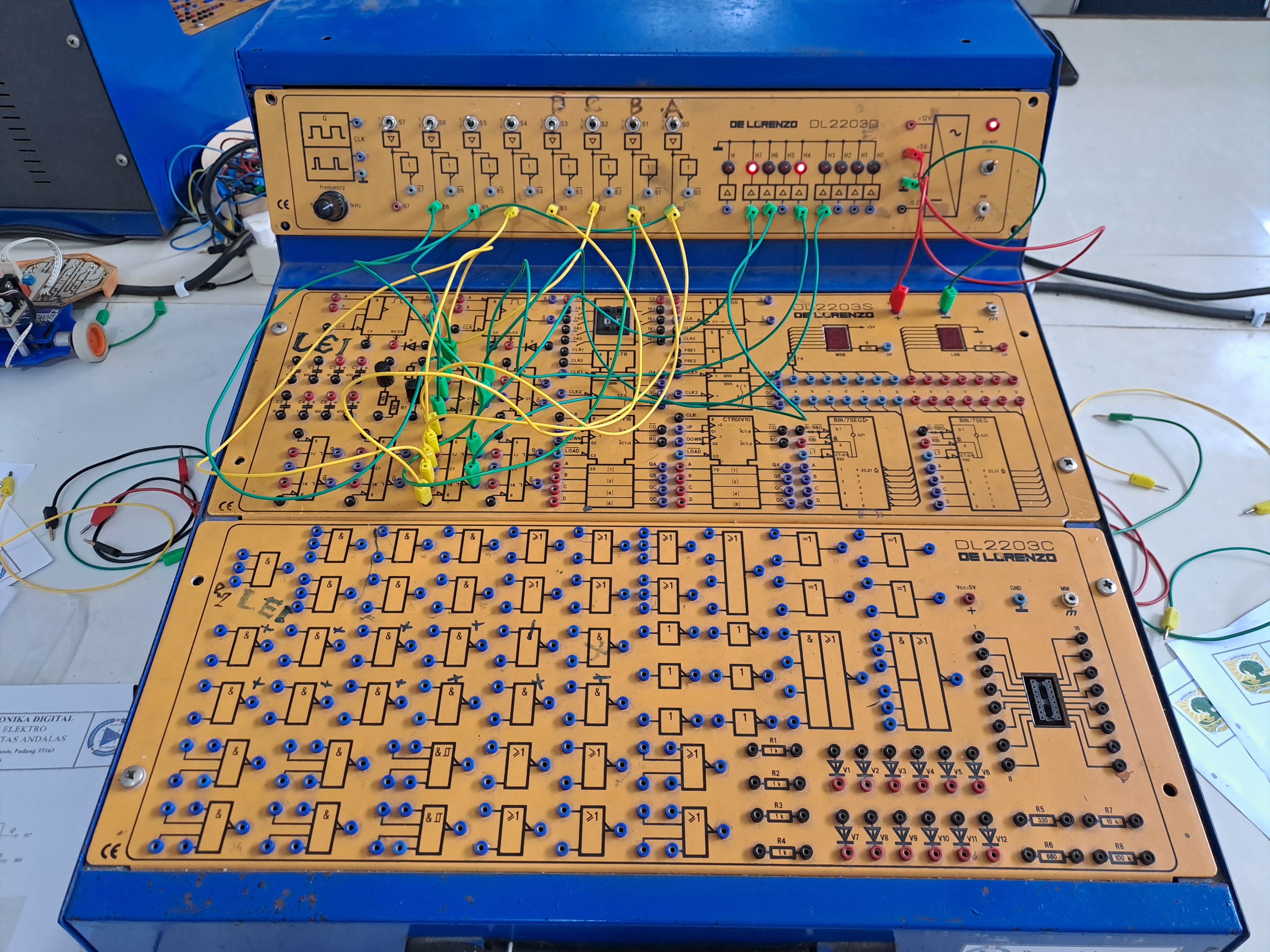

Pada rangkaian ini, dua IC yang digunakan adalah 74LS90 dan 7493, yang masing-masing memiliki fungsi sebagai pencacah (counter) tetapi dengan karakteristik yang berbeda. IC 74LS90 merupakan counter desimal dengan output yang terbatas dari 0 hingga 9. Ini disebabkan oleh konfigurasi internalnya yang memungkinkan counter ini untuk menghitung secara biner hingga 10 (desimal), atau dari 0000 hingga 1001 dalam bilangan biner. Pada 74LS90, terdapat empat pin output, yaitu Q1, Q2, Q3, dan Q4, yang menampilkan hasil dalam bentuk biner 4-bit. Ketika output mencapai 1001 (desimal 9), counter akan mereset kembali ke 0000 secara otomatis pada pulsa berikutnya. Pin-pin reset pada 74LS90, yakni R0(1), R0(2), R9(1), dan R9(2), digunakan untuk mengatur kondisi reset secara manual, memungkinkan counter ini untuk kembali ke nilai awal ketika reset diaktifkan. Inilah sebabnya output dari IC ini hanya sampai 9.
Di sisi lain, IC 7493 adalah counter biner 4-bit yang dapat mencacah hingga 16 nilai, dari 0 hingga F dalam bilangan heksadesimal (0000 hingga 1111 dalam biner). Pin outputnya, yang terdiri dari QA, QB, QC, dan QD, memungkinkan pencacahan penuh dari 0 hingga 15 tanpa otomatis reset pada hitungan tertentu. Dengan demikian, IC 7493 mampu menghasilkan seluruh kombinasi 4-bit dari 0000 hingga 1111. Hal ini dimungkinkan karena IC 7493 dirancang sebagai counter biner penuh, yang tidak dibatasi oleh konfigurasi desimal. Pin reset pada 7493, seperti R0(1) dan R0(2), berfungsi untuk mengatur ulang nilai counter secara manual kapan pun dibutuhkan, sehingga memungkinkan fleksibilitas dalam perancangan rangkaian.
Secara singkat, perbedaan output dari kedua IC ini berasal dari perbedaan desain internalnya. IC 74LS90 dibatasi untuk mencacah dalam format desimal (0-9) karena desainnya sebagai decade counter, yang secara otomatis reset setelah mencapai nilai 9. Sedangkan, IC 7493 sebagai counter biner memungkinkan pencacahan hingga 16 karena tidak memiliki mekanisme pembatasan desimal, sehingga menghasilkan semua kombinasi 4-bit penuh. Kombinasi biner dari kedua IC ini kemudian diterjemahkan menjadi angka desimal atau heksadesimal pada seven segment display, memberikan representasi visual dari hitungan yang telah dicapai oleh masing-masing counter.
Download HTML [Download]
Download Video [Download]
Download datasheet IC 74LS90 [Download]
Download datasheet IC 7493 [Download]
Download datasheet Switch [Download]
