1. Menyelesaikan UTS mikroprosessor
2. Alat dan Bahan [kembali]
1. Sensor Infrared
.png)
2. Sensor
Moisture
3. Sensor PH
Spesifikasi:
Daya masuk: + 5.00V
Ukuran Modul: 43mm x 32mm
Rentang pengukuran: 0-14 PH
Mengukur ttemperatur: 0-60 ° C
Akurasi: ± 0.1 PH (25 °C)
Waktu tanggapan: ≤ 1 menit
4. LED
5. Motor DC
A. Alat
- PPI 8255
- 74LS138
- 74HC373
- 74LS245
- RAM 6116
- ROM 2764
- PIT 8253
- PIC 8259
- Logic state
3. Dasar Teori [kembali]
- Rangkaian Latch dan Buffer
Untuk menghubungkan address ke memori atau I-O maka diperlukan pemisahan address rendah yang multiplek dengan data dengan memakai rangkaian latch dan buffer. Rangkaian latch akan selalu aktif dengan terhubungnya ke ground kaki LE maka untuk bekerjanya IC latch ini diperlukan sinyal kontrol yang di-input-kan ke kaki –OE. Pin -OE mendapat input dari pin ALE yang merupakan sinyal kontrol yang artinya pin ini akan aktif setiap mikroprosesor meng-output-kan address. Sedangkan untuk memisahkan data dengan address maka dipakai IC buffer. IC buffer diaktifkan melewati pin –E yang mendapat sinyal kontrol DEN yang artinya mikroprosesor melakukan akses data (Read atau Write). Sesudah itu IC buffer akan bekerja dengan menerima sinyal kontrol DT/-R dari mikroprosesor. Apabila mendapatkan sinyal kontrol DT yang berlogika 1 ke pin DIR dari IC buffer maka data dilewatkan dari mikrorposesor ke memori atau I-O dan sebaliknya jika sinyal kontrol –R yang berlogika 0 ke pin DIR dari IC buffer maka data dilewatkan dari memori atau I-O ke mikroprosesor.
- Decoder
IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan output.

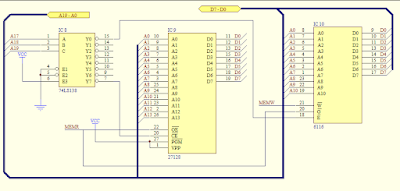

Rangkaian memori dan decoder memori
Mikroprosesor yang akan berhubungan dengan RAM atau ROM dipisahkan oleh rangkaian decoder IC 74LS138. Jika mikroprosesor berhubungan dengan RAM maka mikroprosesor akan mengeluarkan address RAM yang masuk ke IC decoder 74LS138 dan decoder akan meng-output-kan Y0 aktif (sesuai rancangan, address A17, A18, A19 di-input-kan ke A, B, C dari IC decoder) rendah ke –CS RAM 6116. Dan sebaliknya jika mikroprosesor berhubungan dengan ROM maka mikroprosesor akan mengeluarkan address ROM yang masuk ke IC decoder 74LS138 dan decoder akan meng-output-kan Y7 aktif (sesuai rancangan, address A17, A18, A19 di-input-kan ke A, B, C dari IC decoder) rendah ke –CS ROM 2764.
- PPI 8255
PPI (Programmable periperal interface) 8255 itu sendiri adalah chip yang dirancang khusus untuk keperluan antarmuka (interface) pada sistem komputer yang menggunakan mikroprosesor intel. Istilah antarmuka di sini mengandung arti jembatan atau penghubung. Menghubungkan sebuah mikroprosesor dengan sebuah piranti luar (periperal) misalnya dengan keyboard, mouse, layar monitor, printer, dan lain-lain.PPI 8255 hanyalah satu jenis yang dapat diprogram untuk beberapa keperluan tertentu.Chip PPI 8255 memiliki 40 buah pin, yang konfigurasi pin-pinnya diperlihatkan pada gambar diatas. PPI 8255 (perhatikan gambar 2.12 ) memiliki 3 buah port (port A,B dan C) dan sebuah bus data 8-bit. Bus data adalah penghubung antara mikroprosesor dengan PPI 8255, sedangkan port A,B dan C adalah penghubung antara PPI 8255 dengan rangkaian kendali/piranti luar.
Karena bus data pada PPI 8255 hanya satu buah sedangkan port PPI ada 3 buah, bus data tidak dapat terhubung dengan ketiga port pada waktu yang bersamaan. Oleh karenanya, untuk menghubungkan bus data dengan salah satu port dapat dilakukan dengan memberikan kombinasi data tertentu pada pin A0 dan A1 sebagai berikut.
PPI-8255 mempunyai 24 pin I/O yang terdiri dari 3 port, yaitu:
– Port A (8 pin) disebut atau ditandai PA0-PA7
– Port B (8 pin) disebut atau ditandai PB0-PB7
– Port C (8 pin) disebut atau ditandai PC0-PC7
Ketiga port ini dapat berfungsi sebagai port keluaran (untuk mengeluarkan data)dan sebagai port masukan (untuk menerima data). Ketiga port tersebut dikelompokkan dalam 2 group A dan B dimana:
– Group A
Port A (PA0-PA7) dan Port C Upper (PC0-PC4)
– Group B
Port B (PB0-PB7) dan Port C lower (PC5-PC7)
Untuk mengatur (mendefinisikan) fungsi masing-masing port dapat dilakukan dengan memberikan kata kendali (control word) berupa 8 angka biner pada pin D0,D1,.. D7 (bus data). Selain itu untuk mendefinisikan fungsi ketiga port, kendali port ini juga berfungsi untuk mendefinisikan mode, bit set, bit reset, dan lain-lain. Untuk lebih jelasnya, dapat kita lihat pada gambar 2.14 ini adalah format data kendali beserta maksudnya
PPI-8255 dapat dioperasikan dalam 3 mode:
Mode 0 : Port A, Port B, dan Port C bekerja sebagai port I/O sederhana,yaitu tanpa hubungan dengan perangkat keras
Mode 1 : Port A dan Port B bekerja sebagai port I/O yang dilengkapi dengan hubungan otomatis, yaitu dengan menggunakan sebagian dari pin – pin untuk port C.
Mode 2 : Port A, dapat dibuat bekerja sebagai port I/O dua arah, sekaligus untuk menerima masukan dan mengeluarkan data, dilengkapi dengan hubungan.
Dari ketiga mode yang tersedia tersebut, yang akan kita gunakan adalah mode 0, mode yang paling sederhana untuk keperluan antarmuka.
(-)Peta alamat I/O
Dalam menentukan alamat I/O maka harus dipilih alamat Yang kosong (reserved) sehingga tidak mengganggu device yang lain yang telah ada sebelumnya. Untuk itu maka dipilih alamat 03E0H – 03E3H untuk keperluan PPI-8255.
Pada rancangan kartu PPI 8255 yang diperlihatkan pada gambar diatas digunakan sebuah saklar 8-bit yang kombinasinya dapat di set sedemikian rupa untuk menjaga agar daerah kerja kartu berada pada alamat 0300H-031FH. Kedelapan saklar tersebut dihubungkan dengan A2-A9 pada slot ekspansi. Pada rangkaian ini, digunakan pula sebuah komparator 74LS688, yang akan selalu membandingkan alamat dari CPU dengan alamat daerah kerja kartu PPI. Bila hasil perbandingan oleh komparator sama, akan dikirimkan sebuh sinyal yang mengaktifkan CS (mengaktifkan CS berarti mengaktifkan PPI 8255).
Karena daerah kerja kartu berada pada alamat 0300H-031FH, dari 20-bit alamat yang dimiliki oleh slot ekspansi, hanya 10-bit alamat yang digunakan. Pada tabel dibawah terdapat alamat yang digunakan untuk kartu PPI tersebut.
Dari tabel diatas, bila kita akan memilih daerah kerja kartu PPI, kita dapat melakukannya dengan mengubah bit-bit pada A2,A3 dan A4.
- Slot ISA
ISA (Industrial Standard Architecture) adalah salah satu slot yang tersedia pada suatu komputer untuk mentransfer data. Piranti I/O atau interface card dapat dipasang pada slot ISA untuk dapat menghubungkan komputer dengan peralatan I/O. Slot ISA yang terpasang pada motherboard komputer bisa dipakai untuk 8-bit yang merupakan subset dari ISA 16-bit. Slot ISA merupakan suatu tempat piranti tambahan yang dipasang pada komputer sehingga pada motherboard disediakan tempat yang bisa digunakan untuk memasang piranti tersebut. Ada 2 macam slot yaitu ISA dan PCI yang kegunaannya disesuaikan dengan piranti yang akan dipasang.
Fungsi pin-pin pada slot ISA IBM PC
- D0 – D7 (Data 0 – Data 7): Data bus uP8088, 8 bit, bidirectional.
- MEMR (MEMory Read) dan MEMW (MEMory Write) yang menandakan µP sedang melakukan pembacaan / penulisan memori.
- IOR (I/O Read) dan IOW (I/O Write) yang menandakan µP sedang melakukan pembacaan / penulisan rangkaian I/O.
- ALE ( Address Latch Enable ) adalah Menandakan AD0 – AD7 dan A8 – A19 µP 8088 berisi A0 – A19.
- AEN (Address Enable) adalah Setiap mikroprosesor mengirimkan Address maka sinyal kontrol AEN diaktifkan.
- LED
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.
Simbol dan Bentuk LED (Light Emitting Diode)
Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.
LED adalah suatu perangkat semikonduktor yang menghasilkan cahaya saat diberikan arus listrik. Cahaya dihasilkan karena elektron-elektron dalam bahan semikonduktor bergerak antara tingkat energi yang berbeda dan melepaskan energi dalam bentuk foton cahaya. LED memiliki dua terminal: anoda (positif) dan katoda (negatif). Arus listrik mengalir dari anoda ke katoda dan menyebabkan cahaya dihasilkan. Warna cahaya yang dihasilkan oleh LED tergantung pada bahan semikonduktor yang digunakan. Contoh warna LED termasuk merah, hijau, biru, kuning, dan lainnya.
Spesifikasi:
- Tegangan Operasi (V<sub>f</sub>): Tegangan yang dibutuhkan untuk menyalakan LED.
- Arus Operasi (I<sub>f</sub>): Arus yang dibutuhkan untuk operasi normal LED.
- Daya Operasi (P<sub>f</sub>): Daya yang dikonsumsi oleh LED saat beroperasi.
- Efisiensi Luminositas: Rasio cahaya yang dihasilkan terhadap daya yang dikonsumsi.
- Panjang Gelombang (λ): Panjang gelombang cahaya yang dihasilkan oleh LED.
Jenis-jenis LED
1. LED Berlian (Standard LED): Digunakan untuk indikator dan pencahayaan umum.
2. LED High Power: Menghasilkan cahaya yang lebih terang, sering digunakan dalam aplikasi penerangan.
3. LED RGB (Red, Green, Blue):Menggabungkan beberapa warna untuk menciptakan berbagai warna cahaya.
Tegangan kerja LED adalah tegangan yang diperlukan untuk menyalakan LED. Tegangan kerja LED bervariasi tergantung pada jenis LED. Arus kerja LED adalah arus yang mengalir melalui LED saat LED menyala. Arus kerja LED bervariasi tergantung pada jenis LED. Luminansi LED adalah jumlah cahaya yang dipancarkan oleh LED. Luminansi LED bervariasi tergantung pada jenis LED. Sudut pencahayaan LED adalah sudut di mana cahaya dari LED menyebar. Sudut pencahayaan LED bervariasi tergantung pada jenis LED. Daya tahan LED adalah jumlah waktu yang dapat bertahan LED sebelum mulai melemah. Daya tahan LED bervariasi tergantung pada jenis LED. Biaya LED bervariasi tergantung pada jenis LED.
LED memiliki berbagai keunggulan dibandingkan dengan lampu konvensional, termasuk:
- Efisiensi energi: LED jauh lebih efisien daripada lampu konvensional, sehingga dapat menghemat energi.
- Daya tahan: LED jauh lebih tahan lama daripada lampu konvensional, sehingga dapat menghemat biaya penggantian lampu.
- Ukuran: LED dapat dibuat berukuran sangat kecil, sehingga dapat digunakan dalam berbagai aplikasi.
- Warna: LED dapat menghasilkan berbagai warna, sehingga dapat digunakan untuk berbagai keperluan.
- Logic State
Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.
Logic State merujuk pada kondisi atau keadaan suatu sirkuit logika pada suatu waktu tertentu. Dalam sistem digital, Logic State dapat berupa logika tinggi (1) atau logika rendah (0).
Sistem logika digital umumnya menggunakan notasi biner, di mana 1 mengindikasikan logika tinggi (biasanya tegangan tinggi), dan 0 mengindikasikan logika rendah (biasanya tegangan rendah).
Level logika tinggi dan rendah ditentukan oleh batas tegangan tertentu pada suatu sirkuit logika. Contoh, dalam sistem yang menggunakan tegangan 0-5V, mungkin level logika tinggi adalah di atas 2,5V, dan level logika rendah di bawah 2,5V.
Spesifikasi Logic State
1. Tegangan Logic High (V<sub>OH</sub>): Nilai tegangan yang dianggap sebagai logika tinggi.
2. Tegangan Logic Low (V<sub>OL</sub>): Nilai tegangan yang dianggap sebagai logika rendah.
3. Arus Logic High (I<sub>OH</sub>): Arus yang mengalir saat output logika tinggi.
4. Arus Logic Low (I<sub>OL</sub>): Arus yang mengalir saat output logika rendah.
Sirkuit logika dapat terdiri dari gerbang logika dasar (AND, OR, NOT) atau flip-flop yang membentuk sirkuit lebih kompleks. Konfigurasi sirkuit logika dapat menggabungkan gerbang logika untuk melakukan fungsi yang lebih kompleks.
Logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari perangkat digital, seperti komputer, ponsel, dan mesin industri.
Dalam elektronika digital, terdapat dua logic state, yaitu logic 0 dan logic 1.
- Logic 0 direpresentasikan oleh tegangan rendah, biasanya 0 volt atau 0,5 volt.
- Logic 1 direpresentasikan oleh tegangan tinggi, biasanya 5 volt atau 2,5 volt.
Logic state dapat direpresentasikan dengan berbagai cara, termasuk:
- Tegangan: Logic 0 direpresentasikan oleh tegangan rendah, dan logic 1 direpresentasikan oleh tegangan tinggi.
- Arus: Logic 0 direpresentasikan oleh arus rendah, dan logic 1 direpresentasikan oleh arus tinggi.
- Frekuensi: Logic 0 direpresentasikan oleh frekuensi rendah, dan logic 1 direpresentasikan oleh frekuensi tinggi.
- Waktu: Logic 0 direpresentasikan oleh waktu rendah, dan logic 1 direpresentasikan oleh waktu tinggi.
Logic state digunakan untuk mewakili data digital. Data digital adalah data yang terdiri dari angka 0 dan 1. Data digital dapat digunakan untuk mewakili berbagai informasi, seperti angka, huruf, simbol, dan gambar.
Logic state juga digunakan untuk mengendalikan operasi dari perangkat digital. Perangkat digital, seperti komputer, ponsel, dan mesin industri, menggunakan logic state untuk melakukan perhitungan, kontrol, dan komunikasi.
Berikut adalah beberapa contoh penggunaan logic state:
- Dalam komputer, logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari komputer, seperti perhitungan, kontrol, dan komunikasi.
- Dalam ponsel, logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari ponsel, seperti panggilan telepon, pengiriman pesan, dan akses internet.
- Dalam mesin industri, logic state digunakan untuk mengendalikan operasi dari mesin, seperti mesin produksi, mesin pengolahan, dan mesin transportasi.
Logic state adalah konsep dasar yang penting dalam elektronika digital. Logic state digunakan untuk mewakili data digital, mengendalikan operasi dari perangkat digital, dan berbagai keperluan lainnya.
- PIT 8253
Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.
LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.
LED adalah suatu perangkat semikonduktor yang menghasilkan cahaya saat diberikan arus listrik. Cahaya dihasilkan karena elektron-elektron dalam bahan semikonduktor bergerak antara tingkat energi yang berbeda dan melepaskan energi dalam bentuk foton cahaya. LED memiliki dua terminal: anoda (positif) dan katoda (negatif). Arus listrik mengalir dari anoda ke katoda dan menyebabkan cahaya dihasilkan. Warna cahaya yang dihasilkan oleh LED tergantung pada bahan semikonduktor yang digunakan. Contoh warna LED termasuk merah, hijau, biru, kuning, dan lainnya.
Spesifikasi:
- Tegangan Operasi (V<sub>f</sub>): Tegangan yang dibutuhkan untuk menyalakan LED.
- Arus Operasi (I<sub>f</sub>): Arus yang dibutuhkan untuk operasi normal LED.
- Daya Operasi (P<sub>f</sub>): Daya yang dikonsumsi oleh LED saat beroperasi.
- Efisiensi Luminositas: Rasio cahaya yang dihasilkan terhadap daya yang dikonsumsi.
- Panjang Gelombang (λ): Panjang gelombang cahaya yang dihasilkan oleh LED.
Jenis-jenis LED
1. LED Berlian (Standard LED): Digunakan untuk indikator dan pencahayaan umum.
2. LED High Power: Menghasilkan cahaya yang lebih terang, sering digunakan dalam aplikasi penerangan.
3. LED RGB (Red, Green, Blue):Menggabungkan beberapa warna untuk menciptakan berbagai warna cahaya.
Tegangan kerja LED adalah tegangan yang diperlukan untuk menyalakan LED. Tegangan kerja LED bervariasi tergantung pada jenis LED. Arus kerja LED adalah arus yang mengalir melalui LED saat LED menyala. Arus kerja LED bervariasi tergantung pada jenis LED. Luminansi LED adalah jumlah cahaya yang dipancarkan oleh LED. Luminansi LED bervariasi tergantung pada jenis LED. Sudut pencahayaan LED adalah sudut di mana cahaya dari LED menyebar. Sudut pencahayaan LED bervariasi tergantung pada jenis LED. Daya tahan LED adalah jumlah waktu yang dapat bertahan LED sebelum mulai melemah. Daya tahan LED bervariasi tergantung pada jenis LED. Biaya LED bervariasi tergantung pada jenis LED.
LED memiliki berbagai keunggulan dibandingkan dengan lampu konvensional, termasuk:
- Efisiensi energi: LED jauh lebih efisien daripada lampu konvensional, sehingga dapat menghemat energi.
- Daya tahan: LED jauh lebih tahan lama daripada lampu konvensional, sehingga dapat menghemat biaya penggantian lampu.
- Ukuran: LED dapat dibuat berukuran sangat kecil, sehingga dapat digunakan dalam berbagai aplikasi.
- Warna: LED dapat menghasilkan berbagai warna, sehingga dapat digunakan untuk berbagai keperluan.
- Logic State
Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.
Logic State merujuk pada kondisi atau keadaan suatu sirkuit logika pada suatu waktu tertentu. Dalam sistem digital, Logic State dapat berupa logika tinggi (1) atau logika rendah (0).
Sistem logika digital umumnya menggunakan notasi biner, di mana 1 mengindikasikan logika tinggi (biasanya tegangan tinggi), dan 0 mengindikasikan logika rendah (biasanya tegangan rendah).
Level logika tinggi dan rendah ditentukan oleh batas tegangan tertentu pada suatu sirkuit logika. Contoh, dalam sistem yang menggunakan tegangan 0-5V, mungkin level logika tinggi adalah di atas 2,5V, dan level logika rendah di bawah 2,5V.
Spesifikasi Logic State
1. Tegangan Logic High (V<sub>OH</sub>): Nilai tegangan yang dianggap sebagai logika tinggi.
2. Tegangan Logic Low (V<sub>OL</sub>): Nilai tegangan yang dianggap sebagai logika rendah.
3. Arus Logic High (I<sub>OH</sub>): Arus yang mengalir saat output logika tinggi.
4. Arus Logic Low (I<sub>OL</sub>): Arus yang mengalir saat output logika rendah.
Sirkuit logika dapat terdiri dari gerbang logika dasar (AND, OR, NOT) atau flip-flop yang membentuk sirkuit lebih kompleks. Konfigurasi sirkuit logika dapat menggabungkan gerbang logika untuk melakukan fungsi yang lebih kompleks.
Logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari perangkat digital, seperti komputer, ponsel, dan mesin industri.
Dalam elektronika digital, terdapat dua logic state, yaitu logic 0 dan logic 1.
- Logic 0 direpresentasikan oleh tegangan rendah, biasanya 0 volt atau 0,5 volt.
- Logic 1 direpresentasikan oleh tegangan tinggi, biasanya 5 volt atau 2,5 volt.
Logic state dapat direpresentasikan dengan berbagai cara, termasuk:
- Tegangan: Logic 0 direpresentasikan oleh tegangan rendah, dan logic 1 direpresentasikan oleh tegangan tinggi.
- Arus: Logic 0 direpresentasikan oleh arus rendah, dan logic 1 direpresentasikan oleh arus tinggi.
- Frekuensi: Logic 0 direpresentasikan oleh frekuensi rendah, dan logic 1 direpresentasikan oleh frekuensi tinggi.
- Waktu: Logic 0 direpresentasikan oleh waktu rendah, dan logic 1 direpresentasikan oleh waktu tinggi.
Logic state digunakan untuk mewakili data digital. Data digital adalah data yang terdiri dari angka 0 dan 1. Data digital dapat digunakan untuk mewakili berbagai informasi, seperti angka, huruf, simbol, dan gambar.
Logic state juga digunakan untuk mengendalikan operasi dari perangkat digital. Perangkat digital, seperti komputer, ponsel, dan mesin industri, menggunakan logic state untuk melakukan perhitungan, kontrol, dan komunikasi.
Berikut adalah beberapa contoh penggunaan logic state:
- Dalam komputer, logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari komputer, seperti perhitungan, kontrol, dan komunikasi.
- Dalam ponsel, logic state digunakan untuk mewakili data digital, seperti angka, huruf, dan simbol. Logic state juga digunakan untuk mengendalikan operasi dari ponsel, seperti panggilan telepon, pengiriman pesan, dan akses internet.
- Dalam mesin industri, logic state digunakan untuk mengendalikan operasi dari mesin, seperti mesin produksi, mesin pengolahan, dan mesin transportasi.
Logic state adalah konsep dasar yang penting dalam elektronika digital. Logic state digunakan untuk mewakili data digital, mengendalikan operasi dari perangkat digital, dan berbagai keperluan lainnya.
- PIT 8253
Intel 8253 adalah sebuah chip Programmable Interval Timer (PIT) yang dirancang untuk melakukan fungsi penghitungan dan pengatur waktu pada mikrokontroler. Chip ini terdiri dari tiga buah counter 16-bit yang beroperasi secara independen. Setiap counter memiliki dua input (clock dan gate) dan satu output. Dengan fleksibilitasnya, 8253 dapat diprogram untuk berbagai mode operasi, seperti menghitung pulsa, menghasilkan interval waktu yang akurat, dan menghasilkan sinyal-sinyal periodik. Chip ini sangat populer pada sistem komputer generasi awal, termasuk IBM PC, dan masih sering digunakan dalam aplikasi embedded system hingga saat ini. Kegunaannya meliputi pengaturan waktu real-time, pembangkitan interupsi periodik, dan kontrol perangkat keras lainnya yang memerlukan pengaturan waktu yang presisi.
Chip ini terdiri dari tiga buah counter 16-bit yang bekerja secara mandiri. Setiap counter ini seperti stopwatch mini yang bisa diatur untuk menghitung hingga 65.536 hitungan. Dengan adanya tiga counter, kita bisa melakukan berbagai macam tugas yang berhubungan dengan waktu, seperti:
Mengatur waktu: Misalnya, untuk membuat delay (jeda) dalam program, atau untuk menjalankan suatu fungsi secara berkala.
Membuat interupsi: Chip ini bisa mengirimkan sinyal interupsi ke prosesor pada waktu-waktu tertentu, sehingga prosesor tahu kapan harus melakukan tugas tertentu.
Membangkitkan sinyal: Kita bisa menggunakan 8253 untuk menghasilkan sinyal-sinyal elektronik dengan frekuensi tertentu, yang berguna untuk mengontrol perangkat keras lainnya.
Cara kerja 8253 sangat fleksibel karena bisa diprogram untuk berbagai mode operasi. Misalnya, kita bisa mengatur agar counter menghitung dalam mode biner, BCD, atau sebagai generator gelombang kotak. Selain itu, kita juga bisa mengatur bagaimana cara counter mereset dirinya sendiri setelah mencapai nilai tertentu.
- PIC 8259
Intel 8259 adalah sebuah chip yang berfungsi sebagai pengontrol interupsi yang dapat diprogram (Programmable Interrupt Controller/PIC). Bayangkan seperti seorang sekretaris yang mengatur jadwal pertemuan penting. Jika ada sesuatu yang mendesak (interupsi), sekretaris ini akan memberitahu bos (prosesor) agar segera ditangani.
Chip ini dirancang untuk bekerja sama dengan mikroprosesor seperti Intel 8085 dan 8086. Fungsinya adalah untuk mengelola beberapa sumber interupsi sekaligus dan memberikannya kepada prosesor secara berurutan berdasarkan prioritas. Dengan adanya 8259, prosesor tidak perlu terus-menerus memeriksa setiap perangkat apakah ada yang membutuhkan perhatian, tetapi cukup menunggu pemberitahuan dari 8259.
cara kerja 8259 yaitu ketika ada perangkat yang ingin meminta perhatian prosesor (misalnya, keyboard ditekan), perangkat tersebut akan mengirimkan sinyal interupsi ke 8259. 8259 akan memeriksa prioritas interupsi tersebut dan jika lebih tinggi dari interupsi yang sedang diproses, maka 8259 akan mengirimkan sinyal interupsi ke prosesor. Prosesor kemudian akan menghentikan pekerjaan yang sedang dilakukan dan menjalankan rutinitas pelayanan interupsi yang sesuai.
Secara singkat, 8259 adalah komponen penting dalam sebuah sistem komputer karena memungkinkan prosesor untuk merespon kejadian-kejadian eksternal secara efisien dan terkendali.
4. Percobaan [kembali]

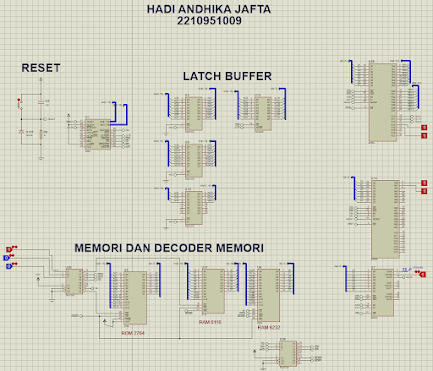

1. Rancanglah dan simulasikan (dengan bantuan logic state dan logic probe) suatu rancangan rangkaian decoder memori dan I/O untuk suatu sistem minimum 8086 yang terdiri dari:
a. RAM-0 6116b. RAM-1 6232c. ROM 2764d. PPI-0e. PPI-1f. PITg. PICh. Input switch dan output led (jika diperlukan)i. serta komponen pendukung lainnya (jika diperlukan)
Jawab:
2. Rancanglah dan simulasikan suatu rangkaian aplikasi (Tidak boleh sama dengan kelompok lain) sederhana sistem minimum 8086 yang terdiri dari:
a. uP 8086b. RAM 6264c. ROM 27128d. PPI 8255e. Input switch dan output ledf. serta komponen pendukung lainnya.
Jawab:
3. Rancanglah dan simulasikan suatu rangkaian aplikasi (Tidak boleh sama dengan kelompok lain) sistem minimum 8086 yang terdiri dari:
a. uP 8086b. RAM-0 6116c. RAM-1 6264d. ROM 2732e. PPI 8255f. ≥ 3 input sensor (termasuk ≥1 sensor analog) dan ≥ 3 output (motor, lampu, heater dll) serta komponen pendukung lainnya.
Jawab:
5. Video [kembali]
Soal 1
Soal 2
Soal 3
6. Download File [kembali]
Rangkaian 1 [Download]
Rangkaian 2 [Download]
Rangkaian 3 [Download]
